熱源出來的熱水流入冷卻塔的上部散水槽中，受重力作用，通過散水孔均勻地噴灑在填料表面，同時，空氣由冷卻塔兩側的進風格柵進入，橫掠填料，并與噴淋水形成橫流，一小部分水被蒸發，從而帶走熱量，降低水溫。熱濕空氣由頂部的通風機排到周圍大氣中，被冷卻的水則落到集水盤后重新回到熱源。

（運行原理圖）

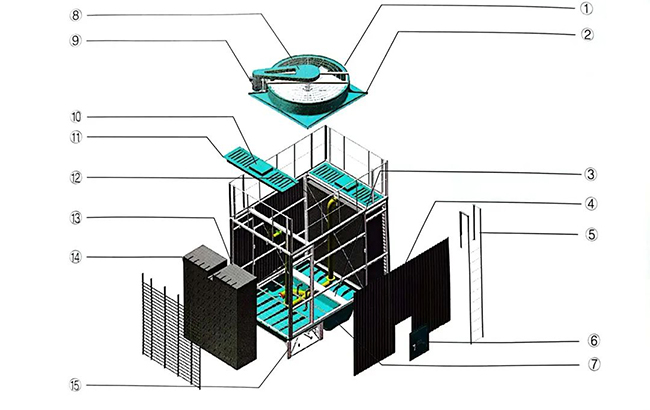

（產品構造圖）

①風扇架、②風筒、③檢修通道、④塔體外板、⑤維修扶梯、⑥檢修門、⑦集水盤、⑧皮帶罩、⑨電動機、⑩散水槽蓋、?散水槽、?噴淋水管、?填料、?進風格柵、?集水盤架

（1）通風機：采用機翼型寬葉片中空鋁合金風葉，和普通鋁合金板風葉比較，具有噪聲低，強度高，重量輕的特點。

（2）集水盤:采用一體式的FRP集水盤，兩個模塊以上的場合使用防漏密封墊連接，避免了漏水和腐蝕的問題，采用傾斜設計，使水和臟物雜質容易排出塔外。

（3）換熱器：獨特設計的PVC填料，冷卻效率高，耐腐蝕，耐溫性能好，填料的設計易于取出清洗和安裝。

（4）電機：采用名品配置，為低噪音冷卻塔專用配置，優化能源管理，節約成本。電機防護等級IP55，絕緣等級F。

（5）法蘭連接：塔體進出水管采用法蘭連接，使現場安裝更加方便。
